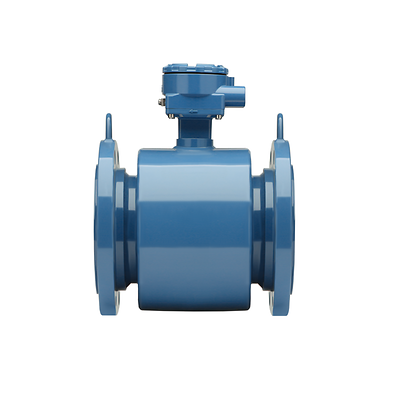

슬러리 응용 분야용 Rosemount MS 자기식 센서 MS120 , 12인치(DN300)
기준 정확도
±0.25%(±0.15%의 높은 정확도 옵션 제공) 전체 정확도 사양은 제품 데이터 시트를 참조하십시오.
라인 사이즈
3”(80mm) ~ 36”(900mm)
라이너 소재 옵션
PTFE, PFA+, 폴리우레탄, 네오프렌, Linatex 천연 고무, 아디프린
전극 옵션
소재: 316L 스테인리스 강, 니켈 합금, 백금, 탄탈륨(tantalum), 티타늄 유형: 표준형, 블렛형, 평면형 접지용 제 3 전극 옵션 제공
플랜지 옵션
연결: 슬립온, 웰드네크, 그루브 커플링 등급: ASME Class 150 - 2500, EN-1092 PN10 - PN40, AS2129 표 D & E, JIS B2220 10K - 40K, AS4087 PN16 - PN35 소재: 탄소강, 304/304L SST, 316/316L SST 추가 플랜지 등급 및 소재는 고객의 요청하면 제공
승인
통상적인 위치 ATEX 비점화; 먼지 Class I Div 2; 먼지 Class I Zone 2; 먼지 IECEx 비점화; 먼지 ATEX 안전성 강화; 먼지 Class I Zone1; 먼지 IECEx 안전성 강화; 먼지 더 높은 레벨의 승인에서는 본질안전형 전극을 다룹니다
인클로저 유형
유형 4X IP66, IP67, IP68, IP75
호환성
8782 슬러리 트랜스미터는 소음이 심한 응용 분야에서도 최적의 성능을 달성, 8712EM 및 8732EM(분리형 설치의 경우만)은 표준 자기식 유량계 성능을 달성
슬러리 응용분야용 Rosemount 8782 트랜스미터
기준 정확도
±0.25%(±0.15%의 높은 정확도 옵션 제공) 전체 정확도 사양은 제품 데이터 시트를 참조하십시오.
진단
표준: 접지 및 배선 결함, 조정 가능한 빈 파이프, 전극 포화, 역류 감지 및 일반적인 전자장치 및 미터 회로 진단 옵션: 코팅 전극 감지 및 심한 공정 노이즈 감지를 통한 공정 진단 옵션: 스마트 미터 검증 프로페셔널
전원 공급
AC: 90-250V AC, 50-60Hz DC: 12-42V DC
안전 승인
통상적인 위치 ATEX 비점화, 안전성 강화; 먼지 Class I Div 2 비착화; 먼지 Class I Zone 2; 먼지 IECEx 비점화, 안전성 강화; IECEx 먼지
인클로저 유형
유형 4X IP66/69
출력 옵션
HART 7 / 4-20mA + 펄스 옵션: DI/DO(2개 채널)
로컬 운전자 인터페이스
15 진단, 기본 구성 및 적산계 기능을 신속하게 수행할 수 있는 전용키를 갖춘 버튼 로컬 운영자 인터페이스(LOI) 제공 영어, 프랑스어, 독일어, 스페인어 및 포르투갈어 지원
센서 호환성
MS 슬러리 센서 8707 고신호 센서
특징
슬러리 응용 분야용 Rosemount MS 자기식 센서 MS120 , 12인치(DN300)
8782 트랜스미터와 함께 사용하여 매우 소음이 심한 응용 분야에서도 표준 자기식 유량계보다 안정적인 유량 출력을 제공
8782 트랜스미터와 함께 신호 강도를 높여서 측정이 어려운 환경에서도 유량 측정의 정밀도를 높이고 공정 변화를 감축
이중 교정 옵션으로 센서 재고를 줄임
전체를 용접한 센서 하우징이 열악한 환경에서 신뢰성 보장
라이닝 프로텍터(옵션)로 설치 손상 및 가장자리 마모를 방지
현장 수리가 가능한 탈착식, 교체형 터미널 블록으로 공정 가동 중단 방지
이차 밀폐 컴파트먼트(옵션)로 공정 유체 누출의 가능성을 포착
가동부가 없는 막힘없는 설계로 유지보수 및 수리 최소화함으로써 전도성 슬러리 측정에 이상적
MS 슬러리 센서와 8782 슬러리 트랜스미터의 통합 사용으로 소음이 많은 응용 분야에서도 최적의 성능을 달성할 수 있습니다.
슬러리 응용분야용 Rosemount 8782 트랜스미터
공정 노이즈 수준을 진단하며, 코일 드라이브 주파수를 선택할 수 있는 옵션이 있어 노이즈가 많은 분야에서 신호 처리 설정값을 최적화할 수 있습니다.
고급 신호 처리 수준을 선택함으로써 신호 스파이크와 노이즈를 제거하면서도 반응성을 그대로 유지할 수 있습니다.
공정 신호 중지 없이 유량계 상태 및 성능을 모니터링할 수 있는 스마트 미터 검증(Smart Meter Verification) 기능으로 가동 시간을 향상시킬 수 있습니다.
이중 트랜스미터 인클로저를 사용하여 안정성과 습기에 대한 보호를 극대화 하였습니다.
사용하기 편리하고 신속한 전용키를 갖춘 직관적인 15 로컬 운영자 인터페이스(LOI)
AC 전자 미터 시스템에 펄스 DC 기술의 안정성과 성능을 결합하여 최고의 장점을 누림
빈 파이프를 진단하여 파이프가 비었을 때를 파악하고 진단 수준을 조정할 수 있어 판독의 오류를 최소화합니다.
